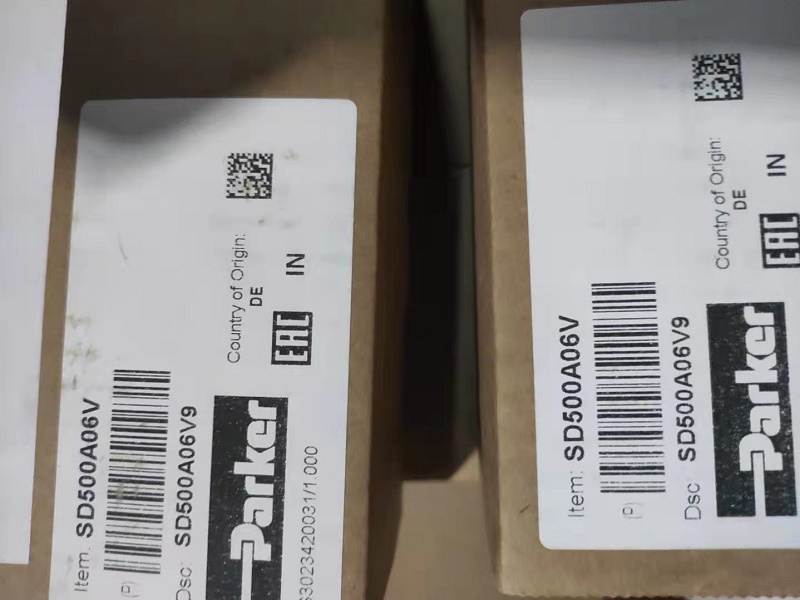

PARKER 派克增壓器 – SD500 系列SD500A06V
Parker SD500 系列是增壓器， 適宜于機床應用。 它是性價比高的系統解決方案，適用于夾緊應用。強化比可達到 1：4（1：2，16 ），SD500 可為機床提供經濟高效的系統解決方案，特別是在夾緊應用中，此時主壓力為 125 bar。
技術規格：
- 增壓比：1:4
- 產品序列：增壓器
- 啟動類型：Mechanical
- 安裝類型：底板安裝
- 安裝位：Unrestricted
- 端口連接：NG06 / CETOP 03
- 最大流速：4 L/min
- 最大運行壓力：500 bar
- 最高運行溫度：60 °C
- 最低運行溫度：-20 °C
- 密封材料：FPM
- 重量：3 kG
增壓器主要功能部件：
? 活塞
? 搖桿機構
? 帶鎖的滑閥
? 4 個單向閥，將高壓段與低壓段分開
? 油箱接口上的單向閥將油箱部分與主系統壓力隔開
功能：
在高壓段充滿油（例如夾緊缸的延伸段）之后，增壓器開始運行： 在低壓下運動增壓器活塞，由于活塞面積比例的原因，它會壓縮高壓段中的油柱。增壓器的活塞行程結束，搖臂交叉切換位置，增壓器活塞將油從活塞桿區域泵入高壓段。過程重復，直到與表面比率對應的壓力比達到平衡在增壓器活塞上的力。
當高壓（例如由于外部泄漏）開始下降（注意流量特性）時，增壓器會自動關閉并立即再次啟動?；y的切換速度取決于增壓器活塞的運行速度。
注意：
? 為避免超過允許的最大壓力，必須在初級側安裝溢流閥或壓力控制閥（壓力設置，最大125 bar / 1：4，最大 250 bar / 1：2 或最大 83 bar / 1：6）
? 在最大壓力范圍內工作時，初級側不得有壓力峰值
? 建議在初級側安裝一個 10 μm 過濾器，以確保無損傷運行
