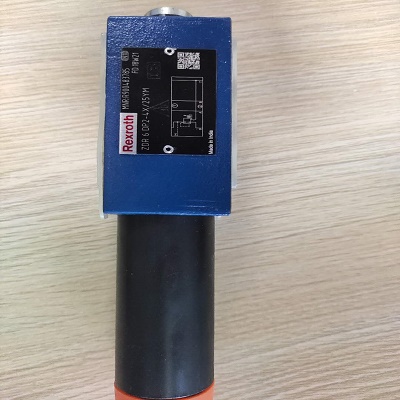

力士樂 ZDR 6 DP2-4X/25YM

ZDR 型閥是一種采用疊加閥板設計的直動式減壓閥，可限制次級油路的壓力。用于減少系統壓力。減壓閥主要由殼體 (1)、控制閥芯 (2)、壓縮彈簧 (3)、調整類型 (4) 和可選單向閥組成。通過調整類型 (4) 設置次級壓力。

型號“A”

在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 A? 流向通道 A?。同時，通道 A? 中的壓力通過控制油路 (5) 作用于與壓縮彈簧 (3) 相對的柱塞表面。如果通道 A? 中的壓力超過在壓縮彈簧 (3) 處設定的值，則控制閥芯 (2) 將被推離壓縮彈簧 (3) 并移動到控制位置，從而使通道 A? 中的調定壓力保持恒定。
