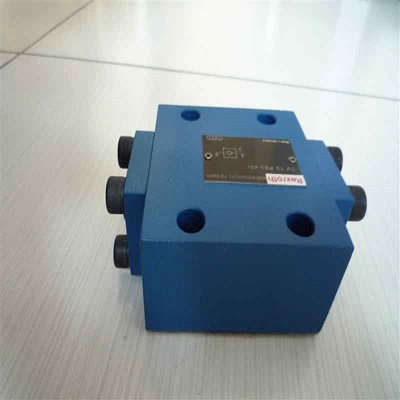

力士樂 SV 10 PB2-4X/

SV 型單向閥是用于底板安裝或螺紋連接的先導式單向閥。用于一個執行機構油口的無泄漏阻塞，能夠用于長期停機的情況。該閥門主要由殼體 (1)、提高座閥 (2)、壓縮彈簧 (3)、控制閥芯 (4) 以及可選預開口球座閥 (5) 組成。座閥允許流體從 A 流向 B，而無需外部先導壓力。在相反方向上，座閥以液壓方式緊閉。條件： pA > pB + 開啟壓力（壓縮彈簧）。油口 X 處的高先導壓力足以使控制閥芯 (4) 沿球座閥 (5)（型號“A”）方向移動，并推動提高座閥 (2) 離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。為確保座閥主動打開，控制閥芯 (4) 兩側上的壓力比與控制閥芯 (4) 提高座閥 (2) 上的面積比同樣重要。因此，為 SV 型（大環形區域）提供了帶預開口“A”和不帶預開口“B”的型號。 A3 (8); with pA 已連接）。
