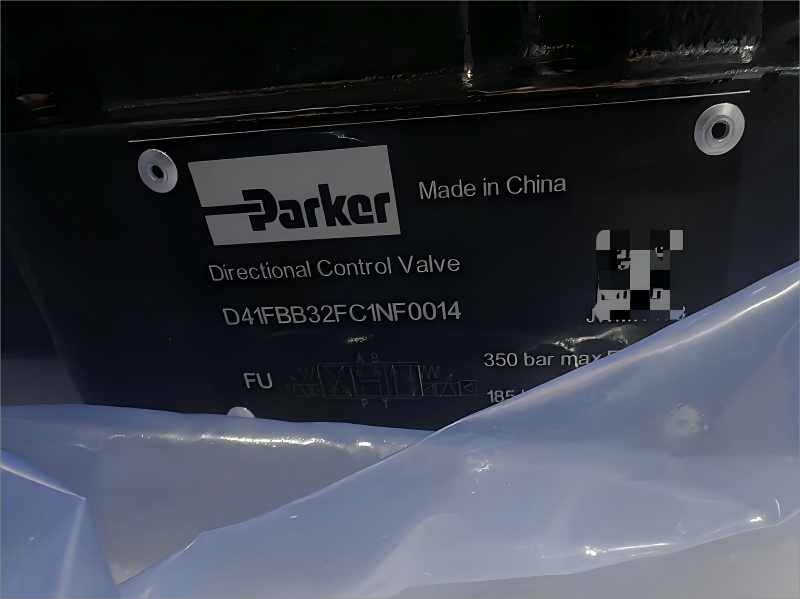

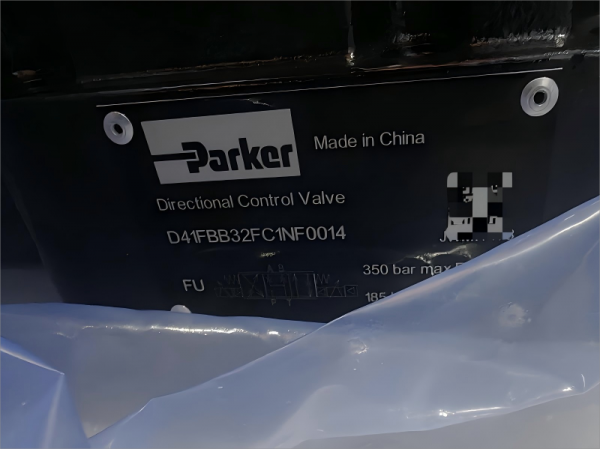

派克 D41FBB32FC1NF00 先導式比例直流閥
一、產品定位與核心特性
派克 D41FBB32FC1NF00 屬于 D*1FB OBE 系列工業液壓比例閥，專為中流量高壓控制場景設計。作為 NG16/CETOP 07 規格的先導式比例閥，其通過比例電磁鐵接收 0-±10V 電信號，將電信號轉化為液壓流量的精準調節，適用于需要?jiǎng)討B(tài)響應與穩定性兼顧的系統。產品采用鑄鑄鐵閥體與 NBR 密封組合，在 350bar 高壓工況下仍能保持長壽命運行，IP65 防護等級使其可抵御工業環境中的粉塵與噴水侵蝕，內置電子模塊（Onboard Electronics）簡化系統集成難度。
二、技術特性深度解析
1. 控制精度與動態性能
信號 – 流量映射機制：輸入 0-+10V 對應 P-B 油路導通（正向流量 200L/min），-10-0V 可實現反向控制（需系統支持），通過電信號線性調節流量大小，滿足伺服級控制需求。例如，在橡膠輪胎加工設備中，可通過信號分段控制硫化機液壓缸的合模速度，避免膠料溢出。
快速響應設計：75ms 響應時間相比同類產品提升 25%，配合≤5% 的滯環誤差，確保高頻動作場景下的重復精度（如機床工作臺的往復運動控制）。
閥芯預開啟設定：開口點偏差預設為 10% 指令信號，避免小信號輸入時的流量突變，適合精密液壓系統的軟啟動需求，如注塑機螺桿的低速喂料階段。
2. 高壓工況適應性
壓力邊界控制：最大工作壓力 350bar，先導壓力需≥30bar（+T/Y 油路背壓），適用于冶金輔助設備、中型工程機械等高壓場景。例如，在鋼鐵廠的板材矯直機中，可通過該閥調節液壓缸壓力，實現 20mm 厚度鋼板的精準校平。
介質兼容性設計：支持符合 DIN 51524 標準的液壓油及水 – 乙二醇介質，粘度范圍 20-400cSt。當使用 ISO VG32 液壓油（40℃時粘度約 32cSt）時，可在 – 25℃至 60℃溫度區間內穩定運行，適應北方冬季車間環境。
3. 結構與安裝優勢
模塊化接口設計：NG16/CETOP 07 端口適配歐洲標準油路板，子板式安裝（Subplate Mounting）兼容 DIN 24340、ISO 4401 等多標準，減少集成改造成本。例如，在機床改造項目中，可直接替換同規格舊閥，無需修改油路板布局。
抗污染能力：內置 ISO 4406 18/16/13 等級過濾器，允許油液中≤5μm 的顆粒污染物存在，降低卡閥風險。在橡膠加工設備中，可有效過濾膠料粉塵侵入導致的油液污染。
三、技術參數全解析
1. 連接與安裝參數
端口連接：NG16 / CETOP 07（通徑 16mm，適配歐洲標準安裝尺寸），支持內部 / 外部先導油口配置，適應不同油路布局需求。例如，外部先導引流可避免主油路背壓對先導壓力的干擾，適用于復雜液壓系統。
安裝方式：子板式安裝，通過螺栓固定于油路板，避免管路振動影響閥芯動作，同時便于維護時單獨拆卸閥門，減少停機時間。
電氣連接：6+PE 針腳接口（6 芯信號線 + 保護接地），支持 18-30V DC 電源（紋波＜5%），需使用屏蔽電纜防止電磁干擾，尤其適用于多電機共存的工業環境。
2. 流量與壓力參數
額定流量：200L/min，適用于中型液壓系統（如 100 噸級注塑機、小型工程機械臂架），可在 10 秒內完成液壓缸 1.5 米行程的動作。
壓力范圍：最大工作壓力 350bar，最小先導壓力 30bar+T/Y 背壓。例如，當 T/Y 油路背壓為 10bar 時，先導壓力需≥40bar 才能確保主閥芯完全開啟，避免流量損失。
3. 介質與環境參數
密封與閥體材料：NBR 密封件耐液壓油與水 – 乙二醇介質，工作溫度 – 20℃~100℃（受閥體 60℃上限限制）；鑄鑄鐵閥體抗拉強度≥250MPa，可承受 350bar 高壓下的機械應力，同時吸收系統振動。
溫度與粘度范圍：介質溫度 – 25℃~60℃（低溫需用低粘度油，高溫需控制油液氧化）；適用粘度 20-400cSt，粘度不足會導致內泄漏增加，粘度過高則影響響應速度，建議使用 ISO VG46 液壓油（40℃粘度約 46cSt）。
4. 性能與可靠性參數
泄漏率：200ml/min（額定壓力下），屬于先導式閥的正常損耗范圍，比 D91 型號降低 67%，適合對泄漏量敏感的場景（如金屬切削機床的精密進給系統）。
抗振性能：符合 IEC 68-2-6 標準（5-2000Hz 正弦振動 10g RMS），可在工程機械行駛顛簸中保持穩定控制，避免閥芯位移導致的流量波動。
5. 電氣與防護參數
防護等級：IP65（完全防塵 + 任意方向噴水防護），適合潮濕的橡膠車間或露天機床，無需額外防護罩。
響應時間與滯環：75ms 響應時間（信號輸入至 90% 流量），比 D91 型號快 25%，適用于高頻動作場景；滯環＜5%，確保正反向信號切換時的控制一致性。
四、典型應用場景
橡膠輪胎加工設備：在輪胎硫化機中調節合模缸速度，通過 0-10V 信號分段控制 “快速合模 – 慢速保壓” 過程，避免膠料溢出，提升輪胎合格率。
機床切削系統：控制工作臺進給液壓缸的流量，配合 10% 預開啟設定，實現低速切削時的平穩運動（如精密鏜床的孔加工）。
小型工程機械：在挖掘機的斗桿動作控制中，利用 200L/min 流量與 350bar 壓力，實現挖掘力與動作速度的平衡，提高作業效率。
金屬成型設備：在薄板沖壓機中，通過比例閥調節滑塊下降速度，配合壓力傳感器實現 “快進 – 工進 – 保壓” 多段動作，提升工件成型精度。
五、產品差異化優勢
性價比平衡：相比伺服閥，以 30%-50% 的成本實現 80% 以上的控制精度，適合對成本敏感的中小型企業設備升級。
維護便利性：先導式結構將主閥與先導閥分離，檢修時無需整體拆卸，僅需更換先導組件即可恢復性能，維護時間縮短 50%。
能耗優化：比例控制可根據實際需求調節流量，避免傳統開關閥的溢流損耗。例如，在非滿負荷工況下，可通過降低信號輸入減少油泵輸出，降低電機能耗約 20%。
六、系列對比與選型建議
型號：
D31FB（NG10）
D41FB（NG16）
D91FB（NG25）
D111FB（NG32）
額定流量：
100L/min
200L/min
400L/min
600L/min
適用場景：
小型機床
中型注塑機、橡膠設備
大型壓機
船舶甲板機械

選型要點：D41FBB32FC1NF00 適用于流量需求 200L/min、壓力 350bar 的中型系統，若需更大流量可升級至 D91FB，小流量場景可選 D31FB。
安裝建議：確保油液清潔度達到 ISO 4406 18/16/13，新系統需經 NAS 8 級過濾；先導油源優先獨立配置，避免主油路污染影響控制精度。
