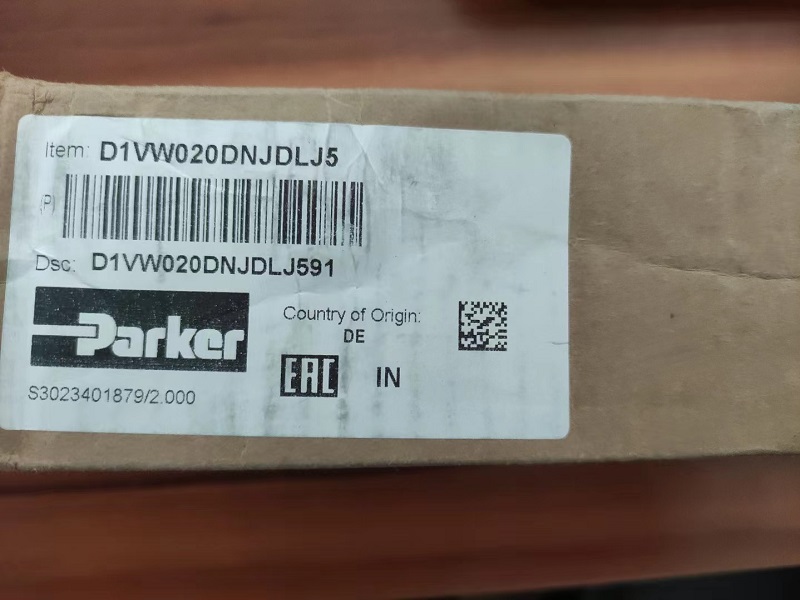

派克 D1VW020DNJDLJ5 控制閥

派克D1VW020BNJDLJ5換向閥是一種高性能的電液換向閥，適用于各種工業和移動設備應用。該換向閥采用先進的設計和制造工藝，提供卓越的性能和可靠性。

D1VW020BNJDLJ5換向閥采用單線圈、2位作用、彈簧中位偏移的設計。在中位偏移位置，P通道通向A通道，B通道通向T通道。密封采用丁腈材料。線圈電壓為24 VDC；閥芯型號為020。

該換向閥具有最大工作壓力為345 Bar（5000 PSI）（標準工況207 Bar（3000 PSI），10瓦特CSA 276 Bar（3750 PSI）），油箱壓力為103 Bar（1500 PSI）（僅交流電工況207 Bar（3000 PSI）直流/交流整流標準工況207 Bar（3000 PSI）交流電可選CSA 103 Bar（1500 PSI））。通過Omit批準。

D1VW020BNJDLJ5換向閥采用NFPA D03、CETOP 3、NG 6安裝標準。閥芯變種為5**，具有信號燈功能。單線圈換向閥重量為1.36 kg（3.0 lbs.）。線圈選項通過Omit進行忽略。管路選項通過Omit進行忽略，標準壓力103.5 Bar（1500 PSI）交流電工況207 Bar（3000 PSI）直流電。手動操作選項通過Omit進行忽略。電氣選項為J**，具有二極管浪涌抑制功能。換向響應和指示通過Omit進行忽略。安裝接口采用DIN 24340-A6 ISO 4401-AB-03-4-A CETOP R35H 4.2-4-03，NFPA D03標準。泄漏率根據100 SSU @ 49°C（120°F）進行測定：最大允許值為19.7 cc（1.2 Cu. in.）/分鐘/端 @ 69 Bar（1000 PSI）* |73.8 cc（4.5 Cu. in.）/分鐘/端 @ 207 Bar（3000 PSI）；典型值為4.9 cc（0.3 Cu. in.）/分鐘/端 @ 69 Bar（1000 PSI）?|26.2 cc（1.6 Cu. in.）/分鐘/端 @ 345 Bar（5000 PSI）。線圈連接方式為D** – 米制插頭（M12X1），DESINA。
