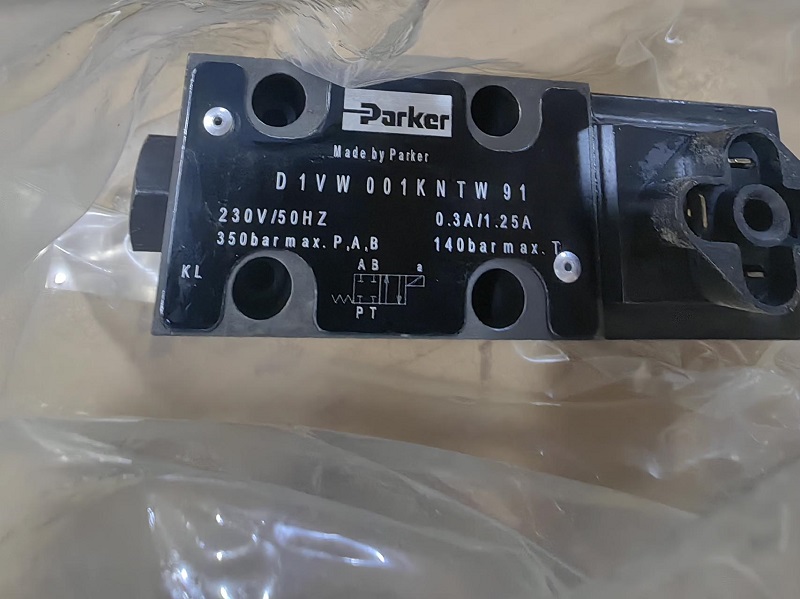

派克 D1VW001KNTW 換向閥
派克 D1VW001KNTW 方向控制閥是 D1VW 系列中的一款高性能產品，為各類液壓系統提供精準、可靠的流體方向控制解決方案，滿足工業領域多樣化的應用需求。?
一、核心技術規格?
- 標識：采用標準標識，便于在液壓系統集成與維護過程中快速識別，可無縫適配各類標準化液壓設備，降低系統搭建與調試成本。?
- 密封材料：選用丁腈橡膠（NBR）作為密封材料，對液壓油（符合 DIN 51524 標準）具有出色的耐受性，具備良好的抗油性、耐磨性與密封性，有效防止液壓油泄漏，保障系統穩定運行，延長閥門使用壽命。?
- 閥芯位置：具備雙位設計，閥芯在 0 位時處于彈簧偏置狀態，在 b 位時進入工作狀態。通過閥芯的位置切換，可精準控制液壓油流向，實現對液壓系統中執行元件的啟停與方向控制。?
- 操作類型：采用直動式操作模式，能夠?qū)刂菩盘?hào)做出快速響應，減少系統延遲，確保液壓系統運行的及時性與流暢性，適用于對響應速度要求較高的工況。?
- 最大流量：最大流量可達 80L/min，可滿足大多數液壓系統對大流量的需求，確保在高負荷工作狀態下，液壓油能夠快速、穩定地傳輸，維持設備高效運轉。?
- 輸入電壓：支持 230/240 VAC 交流電輸入，頻率為 50/60 Hz，適配常見的工業用電環境，無需額外的電壓轉換裝置，方便接入各類工業電氣系統。?
- 連接類型：遵循 EN 175301 – 803 標準的連接器，確保電氣連接的可靠性與穩定性，有效降低信號傳輸干擾，提升閥門與控制系統之間的通信質量。?
- 電磁閥選項：配備標準電磁閥，兼顧性能與成本，能夠提供穩定的電磁驅動力，實現閥芯的可靠切換，保障閥門長期穩定運行。?
- 閥芯代碼：閥芯代碼為 001，對應特定的閥芯結構設計，該設計針對特定的流量特性與液壓控制需求進行優化，滿足多樣化的系統設計要求。?
- 安裝類型：采用底板安裝方式，安裝結構穩固，便于與液壓系統中的其他元件集成。同時，方便閥門的安裝、拆卸與維護，降低后期維護難度與成本。?
- 節流孔尺寸：節流孔尺寸不適用?
- 驅動類型：采用電磁驅動，當電磁閥通電后，產生電磁力驅動閥芯動作，實現液壓油流向的切換，控制方式簡單可靠，易于實現自動化控制。?
- 產品系列：屬于 D1VW 方向控制閥系列，該系列以高功能性、低壓力降和可靠性著稱，在液壓控制領域擁有廣泛的應用與良好的口碑。?
- 重量：僅 1.5kg，輕量化設計便于搬運與安裝，同時減輕液壓系統整體負載，降低對安裝支架等部件的強度要求。?
- 最大工作壓力：可承受高達 350bar 的工作壓力，適用于高壓液壓系統，即使在極端壓力工況下，也能保持穩定的性能與可靠的密封性。?
- 工作溫度范圍：工作溫度區間為 – 25°C 至 60°C，能夠適應寒冷地區戶外作業環境以及高溫工業車間等不同溫度場景，確保在各類環境下正常運行。?
- 適用流體類型：適用于符合 DIN 51524 標準的液壓油，與常見工業液壓系統中的流體介質高度兼容，保障閥門與系統的匹配性和穩定性。?
- 功能：具備三位功能，可實現液壓油的多種流向控制，能夠靈活滿足復雜液壓系統中不同執行元件的動作要求，如多油缸協同工作、液壓馬達正反轉控制等。?
- 端口連接：采用 NG06 / CETOP 03 標準端口連接，該標準在液壓行業廣泛應用，可與各類液壓泵、油缸、管道等元件快速連接地提高系統集成效率?
- 安裝位置：安裝位置不受限制，水平安裝為最佳選擇。這種靈活的安裝方式可適應不同空間布局的液壓系統，方便用戶根據實際需求進行安裝設計。?
- 閥體材料：閥體采用鑄鐵材質，鑄鐵具有高強度、高耐磨性和良好的抗壓性能，能夠承受液壓系統中的高壓沖擊與機械振動，確保閥門在長期使用過程中的可靠性與穩定性。?
二、產品核心優勢?
- 高效節能設計：優化的內部流道設計，使 D1VW001KNTW 在實現高達 80L/min 的高流量輸出時，仍能保持極低的壓力降，有效減少能量損耗。長期使用可顯著降低系統運行成本，提升能源利用效率，符合工業節能發展趨勢。?
- 靈活定制能力：豐富多樣的閥芯和配置選項，允許用戶根據具體的液壓回路設計需求，自由組合閥門功能。無論是簡單的單回路系統，還是復雜的多回路協同工作系統，都能通過定制化配置，滿足個性化的控制要求。?
- 平穩運行特性：可選配軟切換功能，在閥芯切換過程中，電磁閥銜鐵上的附加節流孔可有效緩沖切換時間，減少液壓沖擊與振動，降低運行噪音。不僅延長了閥門及連接部件的使用壽命，還能提升整個液壓系統運行的平穩性與可靠性。?
- 安全防爆選擇：基于 D1VW 標準系列的 D1VW*EE 防爆電磁閥型號，通過 ATEX 認證（防爆等級為 Ex e mb II T4 Gb，適用于 1 區和 2 區），同時配備符合 IECEx 標準的電磁閥（設備類別為 2G）。為石油化工、煤礦開采等存在易燃易爆風險的危險作業環境，提供了安全可靠的閥門解決方案。交流操作的防爆閥門內置整流器，可兼容不同電源類型，進一步拓展應用范圍。
